液壓系統圖的識圖技巧

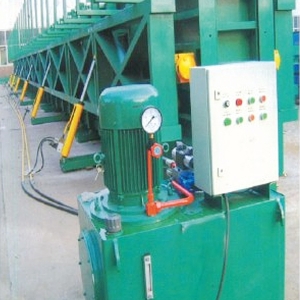

機械設備的液壓系統是根據該設備的工作要求，采用各種不同功能的基本回路構成的。

液壓系統圖表示了系統內所有各類液壓元件的連接和控制情況，以及執行元件實現各種運動的工作原理。

我們通過對典型液壓系統的分析，進一步說明各種液壓元件和回路的綜合應用，為液壓系統的調整、維護、使用打下基礎。

閱讀和分析一個較復雜的液壓系統圖，一般可按以下步驟進行。

(1)了解液壓設備的功用及其對液壓系統的動作要求，了解在工作循環中的各個工藝對力、速度和方向這三個參數的質與量的要求。

(2)初步瀏覽整個液壓系統圖，了解系統中包含哪些元件，并以各個執行元件為中心，分清主油路與控制回路，將系統分解為若干個子系統。

(3)先分析每一個子系統，了解其執行元件與相應的閥、泵之間的關系，弄清系統所含的基本回路。參照電磁鐵動作表和執行元件的動作要求，寫出每個子系統的液流路線。

(4)根據系統中對各執行元件間的互鎖、同步、順序動作或防干擾等要求，分析各子系統之間的聯系以及如何實現這些要求。

(5)在全面讀懂液壓系統的基礎上，根據系統所使用的基本回路的性能，對系統作全面分析，歸納總結整個液壓系統的特點，以加深對系統的理解。
